JJ Broch

JJ BROCH to hiszpańska firma z ponad 60-letnim doświadczeniem, specjalizująca się w produkcji maszyn rolniczych do uprawy czosnku.

Dzięki pasji i zaangażowaniu zespołu firma dostarcza niezawodne sadzarki i kombajny, które są cenione za precyzję i trwałość na całym świecie. Długoletnia współpraca z klientami i dystrybutorami pozwoliła JJ BROCH zbudować prestiżową markę rozpoznawalną globalnie.

Maszyny JJ BROCH

Sadzarki do czosnku

Kombajny do czosnku

Łuszczarki do czosnku

Linie do sortowania

Linia szczotkująca

Stół
inspekcyjny

SADZARKI DO CZOSNKU

Precyzyjne, łatwe w użyciu i wydajne

Sadzarki do czosnku umożliwiają zbieranie i umieszczanie ząbków czosnku na odpowiedniej głębokości i w optymalnej ilości, przy minimalnym ryzyku uszkodzenia. Ich wysoka wydajność, niska konserwacja i łatwość obsługi sprawiają, że są niezbędnym narzędziem dla każdego producenta czosnku.

POZNAJ KORZYŚCI

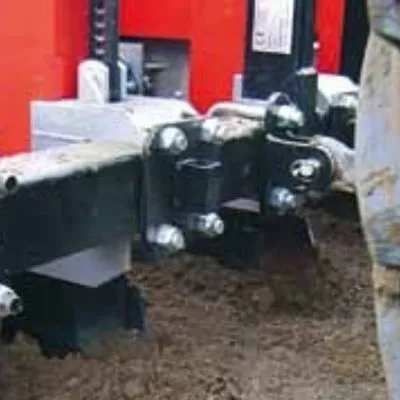

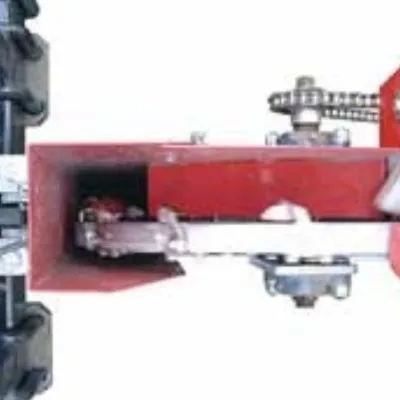

Redlice sadzarki do czosnku JJ Broch są zaprojektowane tak, aby otwierać minimalną ilość gleby, tworząc jednocześnie idealną bruzdę do sadzenia. To z kolei zapewnia precyzyjne wyrównanie sadzonych ząbków czosnku, co ułatwia ich równomierny wzrost i późniejszy zbiór.

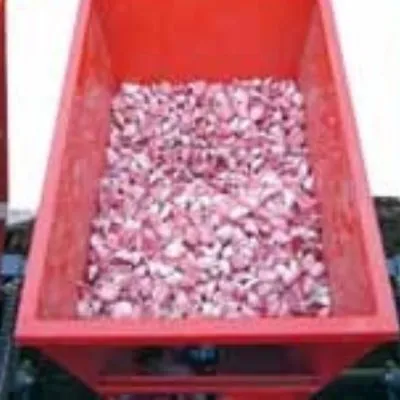

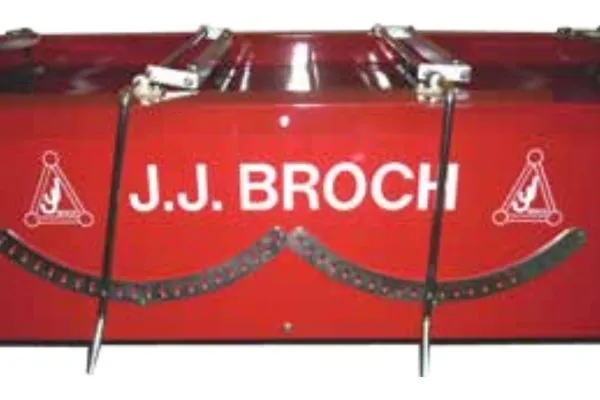

Każdy korpus siewny ma swój własny zbiornik o pojemności około 50 kg, co umożliwia sadzenie ząbków w różnych rozmiarach w tym samym czasie. Odległość między korpusami jest regulowana od 38 do 55 cm.

Czternaście różnych rodzajów szczypiec pozwala dopasować odpowiednią średnicę do rozmiaru ząbku do sadzenia. Wymiana szczypiec jest łatwa i szybka.

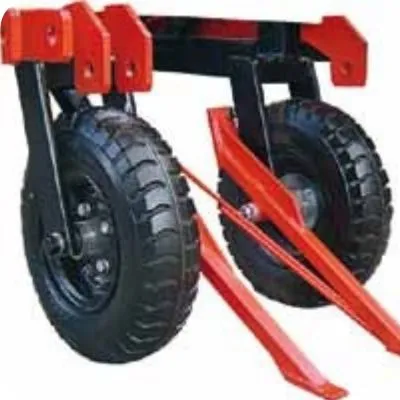

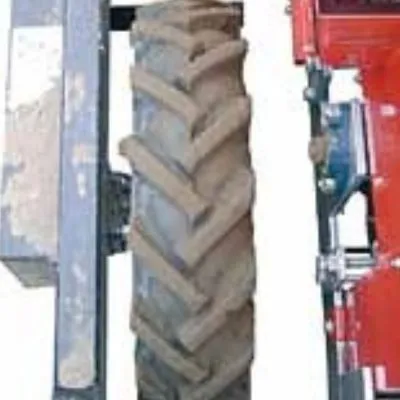

Profil kół zapewnia napęd bez poślizgu i stabilne podparcie całej sadzarki. Istnieją dwa rodzaje kół które się przystosowują do różnych systemów kół traktora.

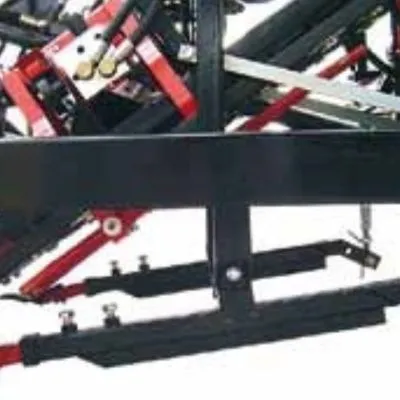

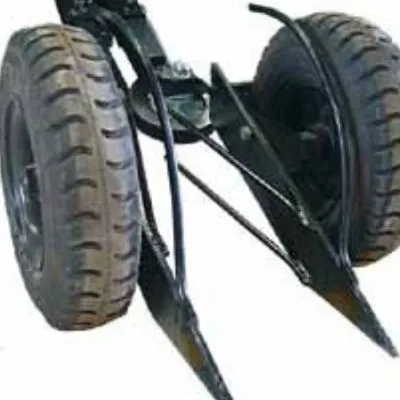

Zestaw wzmocnionych obsypników zasypuje redliny sadzenia i jednocześnie tworzy bruzdy, które polepszają rozwój uprawy i późniejszy zbiór. Głębokość bruzd można łatwo regulować.

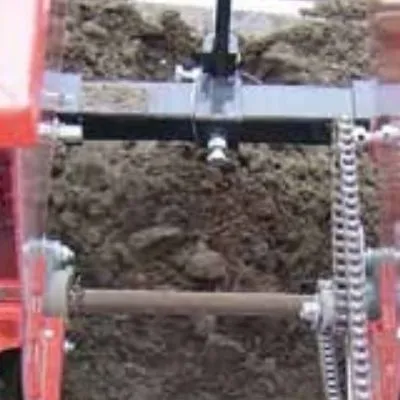

Poprzez jedną łatwą zmianę kół zębatych dostosowuje się dawkę sadzenia od 6 do 15 ząbków na metr.

CHARAKTERYSTYKA PLMA-2 PLMA-3 PLMA-4 PLMA-5 PLMA-6
Liczba korpusów 2 3 4 5 6
Szerokość robocza [cm] 55 110 165 220 275
Szerokość całkowita [cm] – Koła na zewnątrz 150 200 255 300 345
Szerokość całkowita [cm] – Koła wewnątrz – – 180 225 270
Długość całkowita [cm] 130 130 130 130 130
Wysokość całkowita [cm] 110 110 110 110 110
Masa [kg] 310 410 510 620 720
Pojemność zbiorników przybył [kg] 100 150 200 250 300
Moc [KM] 20 35 40 50 60

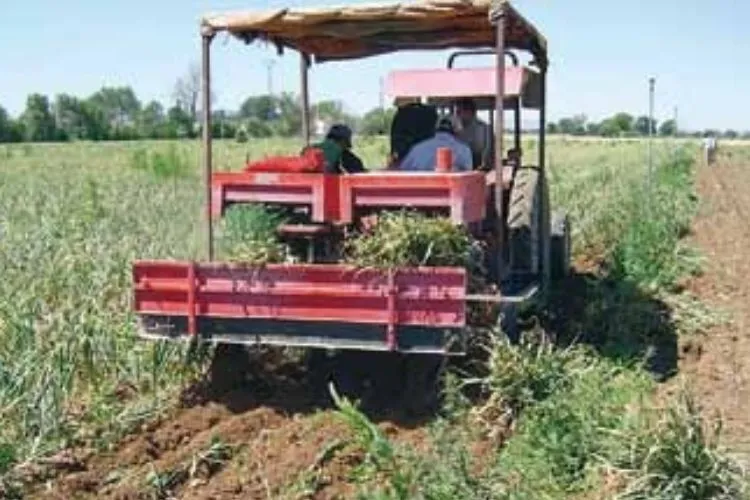

KOMBAJN DO ZBIORU CZOSNKU

Kombajn-wiązarka ARAT-1/ARAT-2

Wysoka wydajność i skuteczność

POZNAJ KORZYŚCI

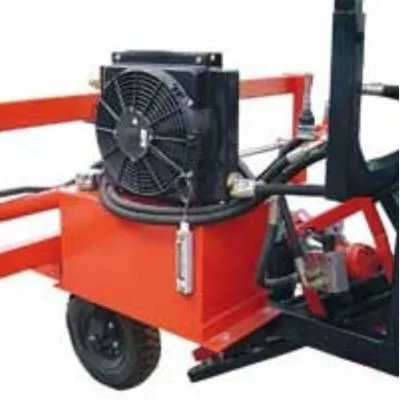

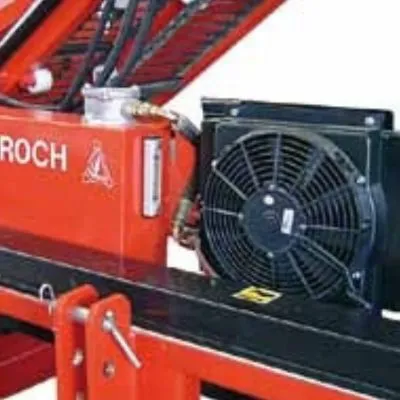

Wszystkie mechanizmy kombajnu są napędzane silnikami hydraulicznymi podłączonymi do wału odbioru mocy traktora.

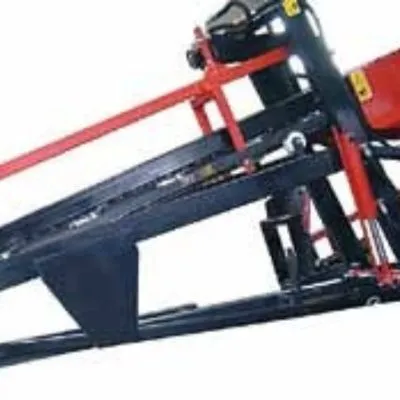

Dwie przednie prowadnice podnoszą opadłe liście i wyrównują rośliny czosnku, ułatwiając ich zbieranie wzdłuż przenośników taśmowych. Prowadnice wyrównujące są sterowane hydraulicznie przez operatora.

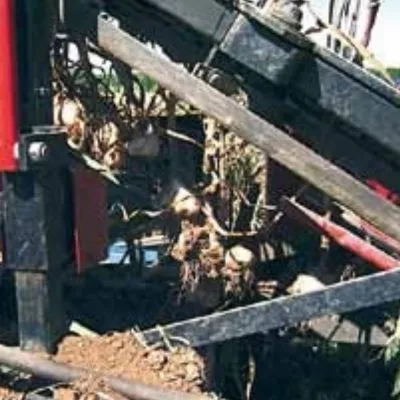

Nóż obcina system korzeniowy czosnku i delikatnie podnosi główki, jednocześnie system pasów chwyta szczypiory. Ustawienie i głębokość noża mogą być regulowane.

Dwie prowadnice przednie podnoszą przechylone szczypiory i wyrównują je, żeby ułatwić wyrwanie i chwytanie czosnku przez pasy transportujące. Prowadnice wyrównujące są sterowane hydraulicznie przez operatora.

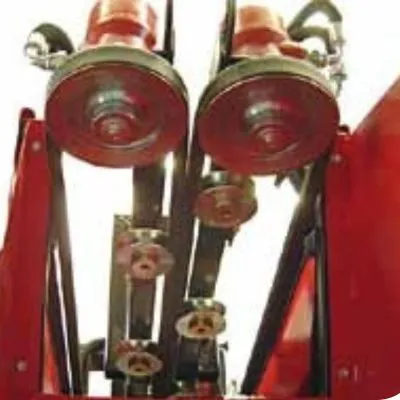

Wiązarka automatyczna o regulowanej wysokości wiązania, ciśnieniu sznura i wielkości wiązki wiąże wiązki czosnku związane szczypiorem dla ułatwienia ich zbioru i późniejszego przetwarzania.



Uniwersalna taśma użyta jest napędzana silnikiem hydraulicznym. Delikatnie podaje wiązki czosnku do przyczepy lub w miejsce wyładunku przy rowie. Użycie taśmy zapobiega uszkodzeniom główek czosnku.

CHARAKTERYSTYKA ARAT-1 ARAT-2
Liczba rzędów 1 2
Rozstaw rzędów [cm] 40 40-50
Szerokość robocza [cm] 55 110
Szerokość całkowita [cm] 200 200
Długość całkowita [cm] 260-300 300
Wysokość całkowita [cm] 155-205 155-205
Sposób zaczepu 2-3 punktowy 2-3 punktowy
Wydajność pracy [Ha/dzień] 2-3 3-4
Waga [kg] 680 1.200
Moc [KM] 35 60

KOMBAJN DO ZBIORU CZOSNKU

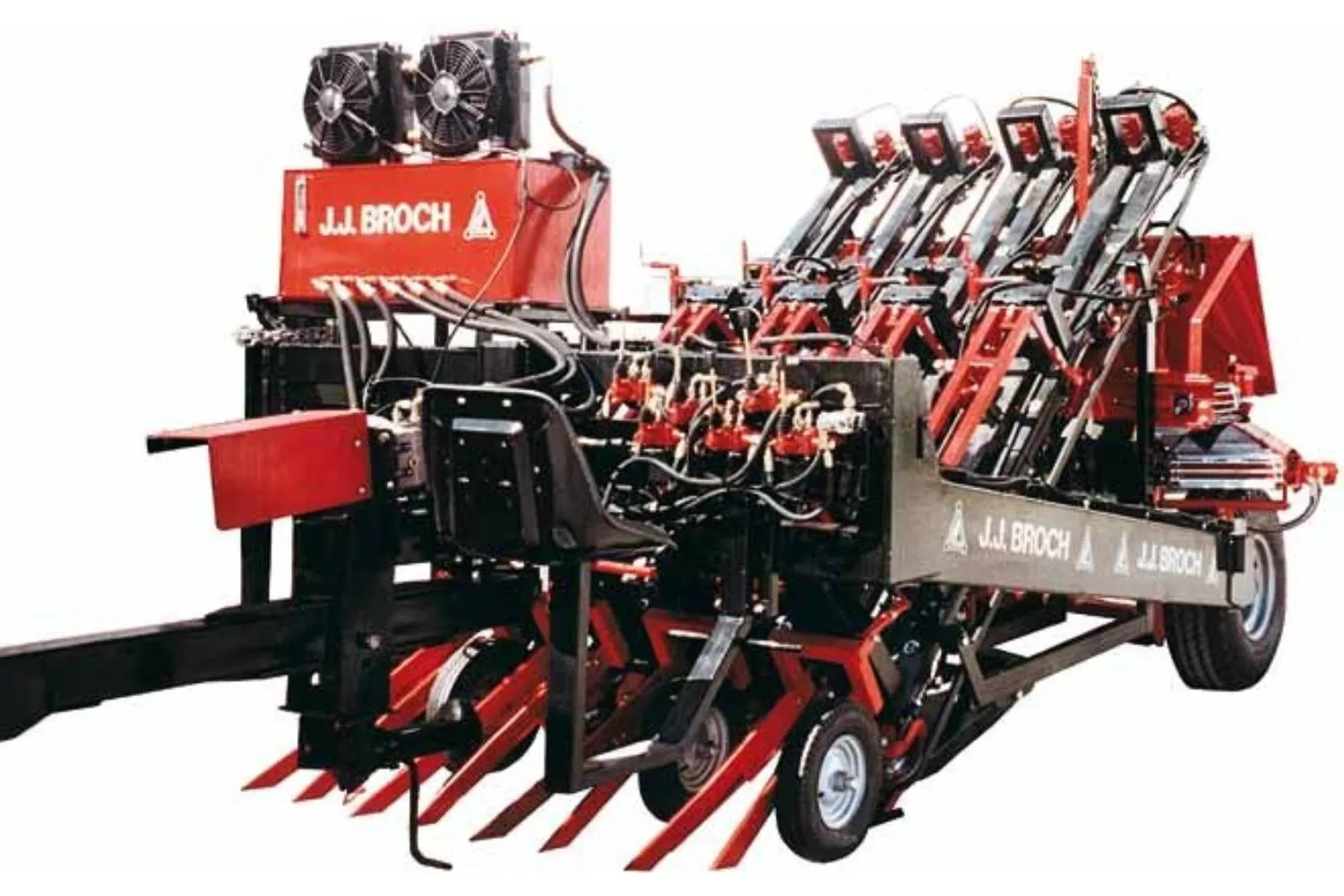

KOMBAJN OBCINARKA ARCO-1 / ARCO-2 / ARCO-3 / ARCO-4

Kombajn–obcinarka wyciąga bulwy z gruntu, usuwa resztki ziemi, obcina szczypior i pakuje do worków lub do skrzyń o różnych rozmiarach.

POZNAJ KORZYŚCI

Wszystkie mechanizmy zbierające są napędzane silnikami hydraulicznymi uruchamianymi przez WOM ciągnika.

Dwie przednie prowadnice podnoszą opadłe liście i wyrównują rośliny czosnku, ułatwiając ich zbieranie wzdłuż przenośników taśmowych. Prowadnice wyrównujące są sterowane hydraulicznie przez operatora.

Nóż obcina system korzeniowy czosnku i delikatnie podnosi główki, jednocześnie system pasów chwyta szczypiory. Ustawienie i głębokość noża mogą być regulowane hydraulicznie.



Wałki stalowe wraz z pasami transportowymi, napędzanymi silnikami hydraulicznymi, usuwają ziemię z główek i resztki ziemi.

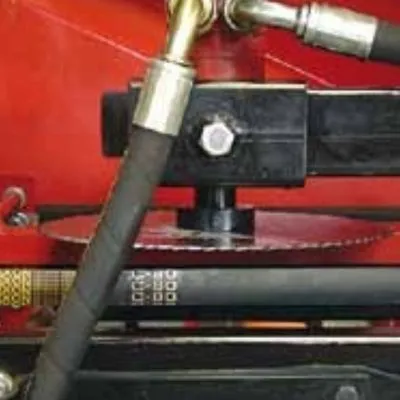

Nóż tarczowy pracujący na wysokich obrotach obcina liście nad główką czosnku, usuwając szczypior i wyrównując główkę na taśmie ładującej.



Pojemnik końcowy obsługujący ładowanie z przenośnika, przeznaczony do workowania lub skrzyń typu Big Bag, wyposażony w specjalne pasy, które zapewniają ochronę główek.

CHARAKTERYSTYKA ARCO-1 ARCO-2 ARCO-3 ARCO-4
Liczba rzędów 1 lateral 2 laterals 3 laterals 4
Rozstaw rzędów [cm] 40 40 45 50
Szerokość robocza [cm] 55 110 165 220
Szerokość całkowita [cm] 300 380 460 580
Długość całkowita [cm] 380 420 450 780
Wysokość całkowita [cm] 235 235 240 250
Sposób zaczepu 3 punktowy 3 punktowy przyczepiany przyczepiany
Wydajność pracy [Tm/4h] 4 8 12 20
Waga [kg] 1.280 1.670 2.700 4.100
Moc [KM] 70 90 100 110

ŁUSCZARKA ZĄBKÓW CZOSNKU

Delikatne łuskanie i sortowanie ząbków

Sortowanie ząbków jest pierwszym krokiem do osiągnięcia jednorodnej i równomiernej uprawy. Wysoka wydajność pracy pozwala dopasowywać ilość łuskanych ząbków do tempa sadzenia.

POZNAJ KORZYŚCI

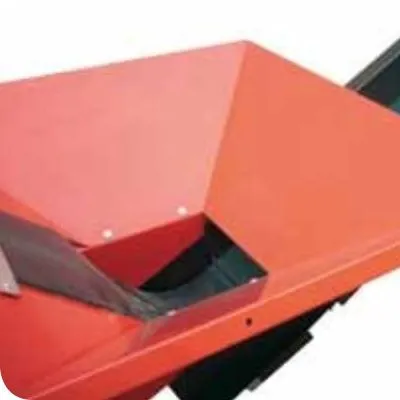

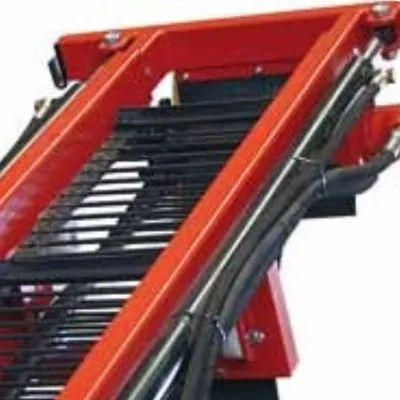

Szerokość zbiornika ułatwia wyładunek ząbków czosnku, które są podnoszone do łuszczarki przez taśmę o regulowanej prędkości napędzaną silnikiem elektrycznym.

Łuszczarka wyposażona w szczotki i taśmy rozdziela ząbki unikając ich miażdżenia i uszkodzenia. Ustawienie taśm reguluje się w zależności od wielkości ząbków czosnku.

Dwie strefy odciągu usuwają niewykorzystywane części główek. Wzdłuż ruchomej taśmy usuwa się ręcznie ząbki zniekształcone i bez zdolności do kiełkowania.

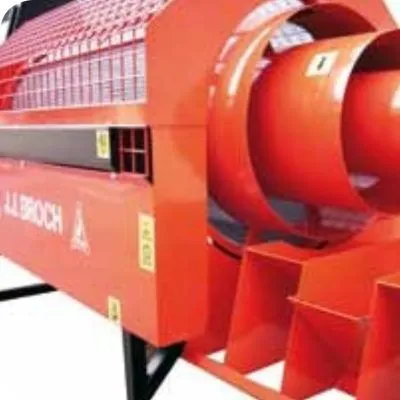

Wyselekcjonowane i zdrowe ząbki są sortowane w zależności od rozmiarów do pięciu grup poprzez cztery sita cylindryczne o długości 120 cm. Osiąga się dokładne sortowanie różnych rozmiarów ząbków do sadzenia od rozmiaru największego do najmniejszego.

CHARAKTERYSTYKA Długość całkowita (cm) Wydajność (kg/h) Napięcie (V)
LIDE-B 985 1.000 220/380
LIDE-S 770 500 220/380
CHARAKTERYSTYKA Przenośnik (L [cm] / d [cm] / KM) Łuszczarka (L [cm] / d [cm] / KM) Aspiración (L [cm] / KM) Stół selekcyjny (L [cm] / d [cm] / KM) Sortownik (L [cm] / d [cm] / KM)
LIDE-B 240 / 175 / 1 160 / 52 / 2 – / – 425 / 83 / 0,5 270 / 88 / 0,5
LIDE-S 180 / 136 / 0,75 130 / 60 / 1,5 – / – 310 / 60 / 0,5 250 / 100 / 0,5

LINIA SORTUJĄCA

Delikatne  precyzyjne sortowanie przy wysokiej wydajności

Stały rozmiar sortowania poprawia zysk z uprawy. Modułowy sortownik JJ Broch można dostosować do różnych rozmiarów, aby zoptymalizować sprzedaż plonów.

POZNAJ KORZYŚCI

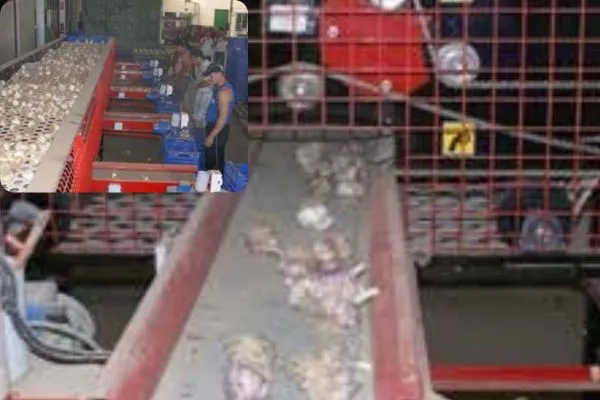

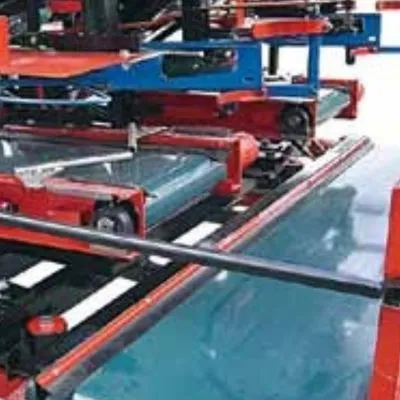

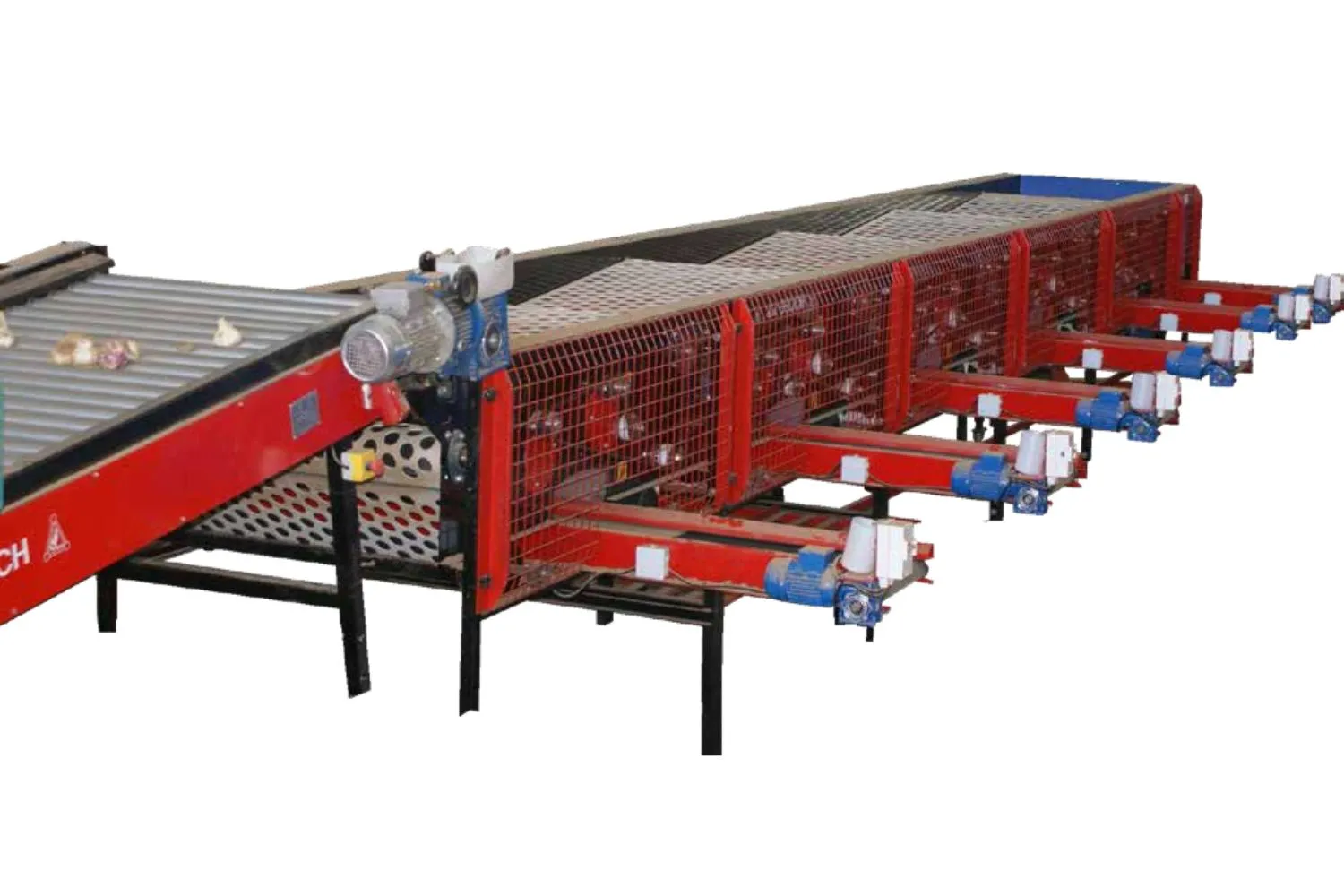

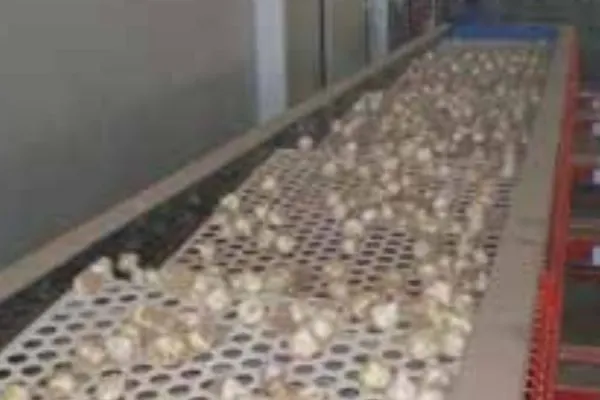

Modułowa konstrukcja jednostek sortujących pozwala ustawić do sześciu linii w rzędzie, aby lepiej dostosować sortowanie do potrzeb rynku.



Długa taśma w każdej jednostce sortującej oraz regulacja prędkości pasa pozwalają uzyskać dokładne sortowanie główek czosnku według precyzyjnych rozmiarów.

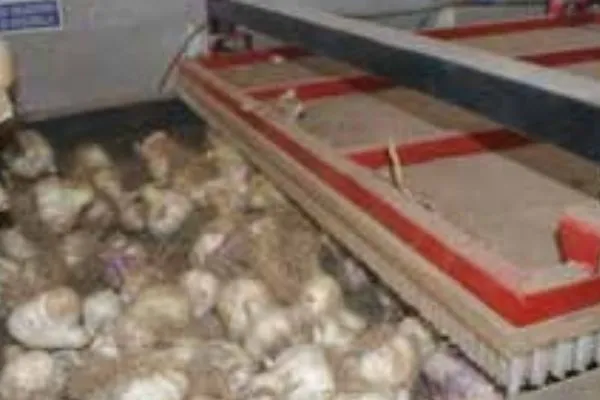

Taśmy przenośnikowe ustawione są bardzo nisko, aby zminimalizować uszkodzenia główek czosnku. Mogą odkładać czosnek do dużych lub małych skrzyń.

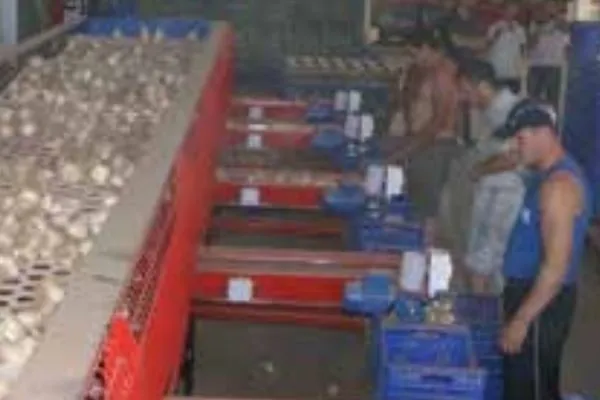

Każda jednostka sortująca z taśmą transferową ma miejsce do pracy dla operatora, który odpowiada za kontrolę, inspekcję i układanie.

Efektywna powierzchnia robocza o wymiarach 1000 mm umożliwia sortowanie do 8 ton czosnku na godzinę.





Sortowanie według rozmiaru poprawia jakość sprzedaży i zysk z uprawy.



Parametr CLASF
Wysokość załadunku (cm) 155
Wysokość taśm wyładowczych (cm) 94
Wymiary taśmy przenośnika (cm) 325 x 95
Długość taśmy przenośnika (cm) 380 x 100
Moc (KM) – Taśmy wyładowcze 0,25
Moc (KM) – Wibracyjne 1
Moc (KM) – Napęd 2
Napięcie (V) 380
Wydajność (kg/h) 8000

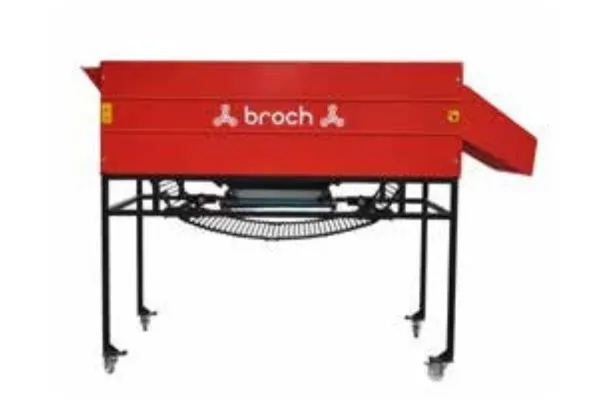

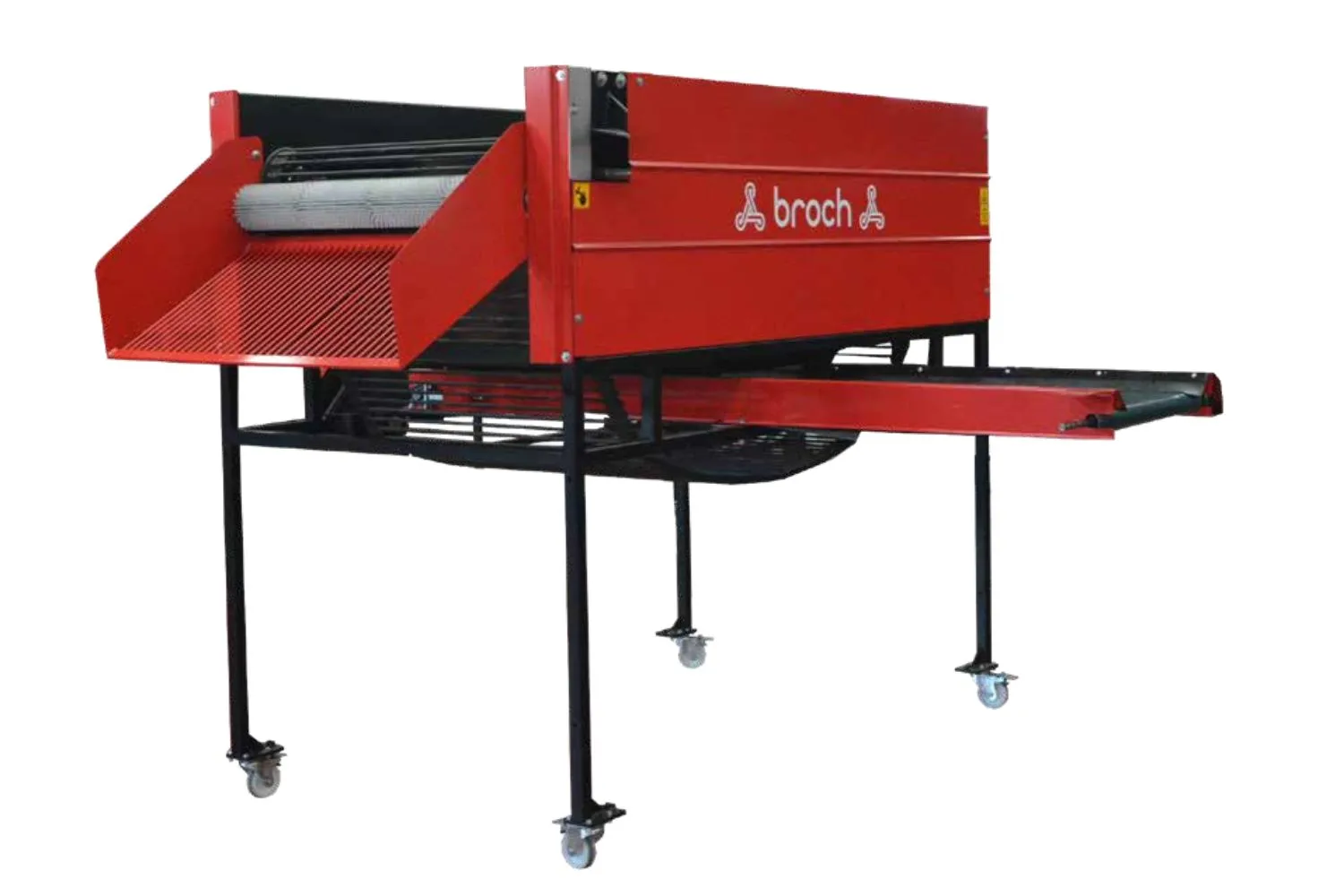

STÓŁ INSPEKCYJNY

Kompleksowe czyszczenie i inspekcja czosnku

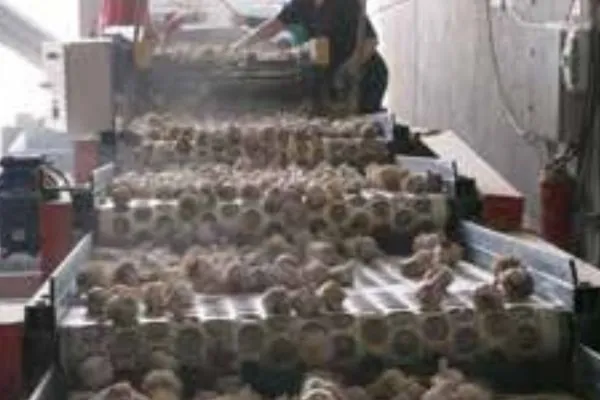

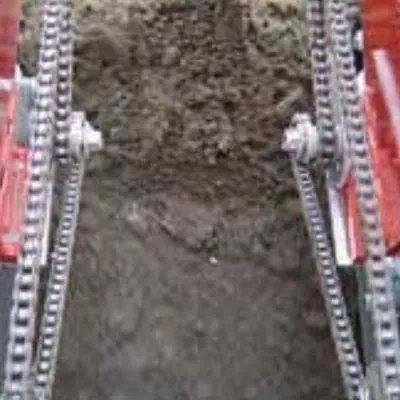

Napędzany taśmociąg z prętami nitowanymi oddziela i usuwa resztki ziemi przyczepione do cebul i korzeni, łusek itp., zanim zostaną posortowane, zważone i zmagazynowane.

POZNAJ KORZYŚCI

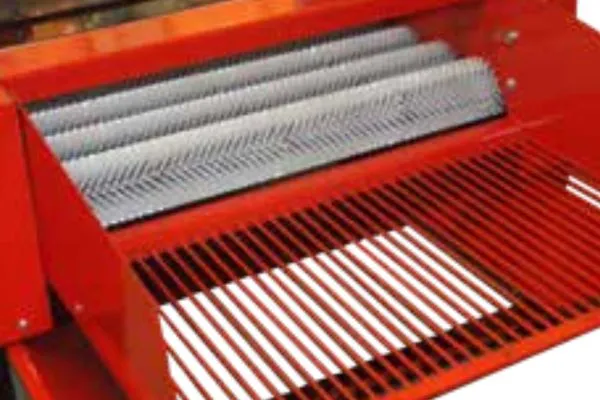

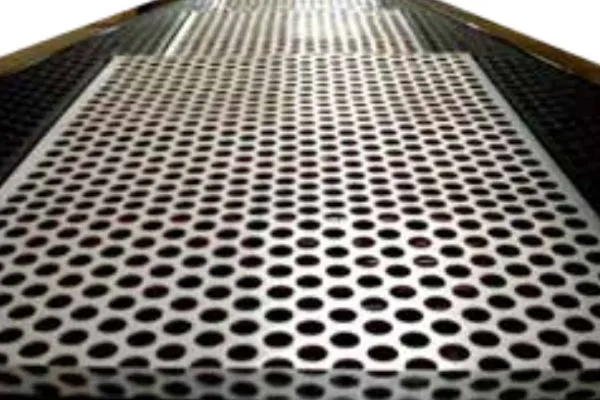

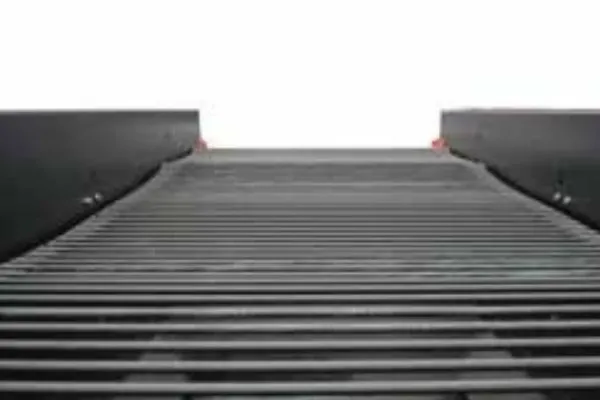

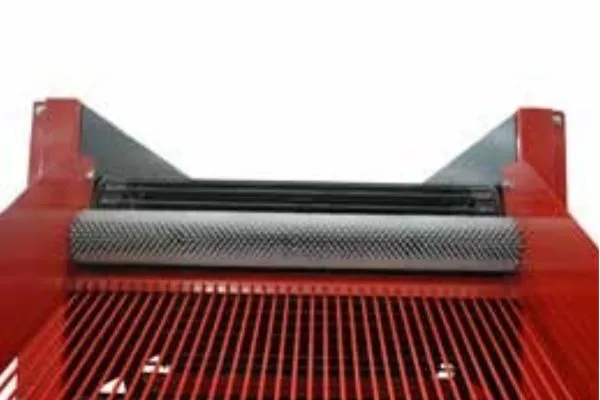

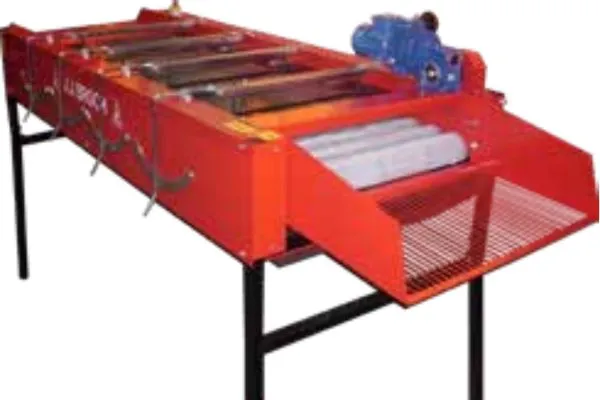

Trzy metody pracy połączone w jednym urządzeniu: taśma z prętami nitowanymi, szczotka oraz ruszt prętowy oddzielają resztki ziemi i łuski od cebul.

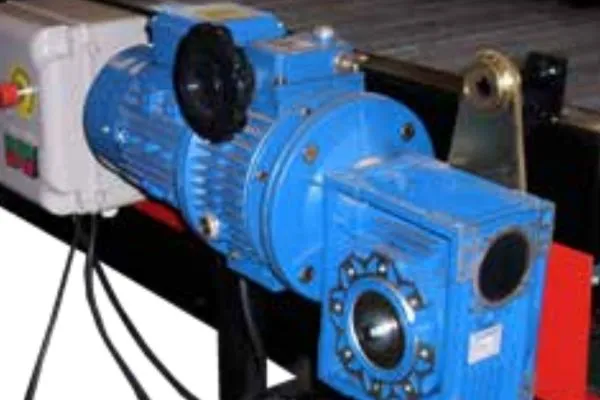

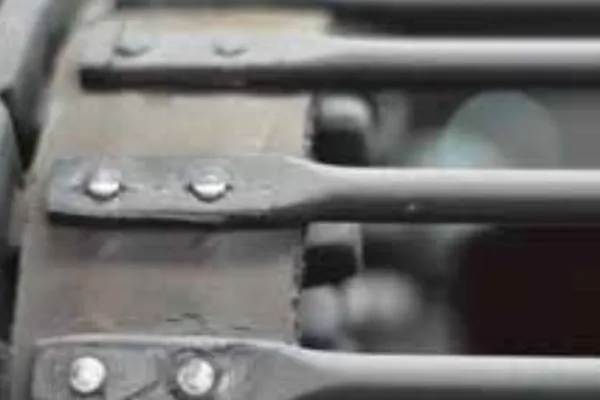

Taśma z prętami nitowanymi napędzana jest silnikiem elektrycznym o mocy 1,5 KM z regulacją prędkości, co pozwala dostosować pracę do warunków cebul prosto z pola.

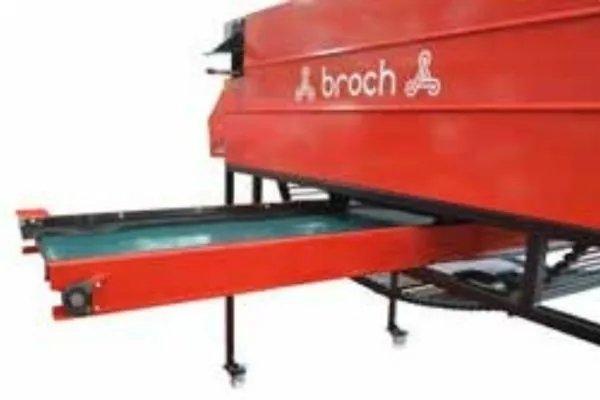

Łuski, ziemia i usunięte resztki są zbierane i odprowadzane gumową taśmą do pojemników na odpady.

Długość stołu czyszczącego umożliwia dokładne czyszczenie cebul. Może być używany samodzielnie lub w połączeniu z innymi urządzeniami, np. szczotkarką lub sortownikiem.

Powierzchnia czyszcząca o szerokości 970 mm i długości 2050 mm zapewnia wysoką wydajność pracy – do 1 tony na godzinę – z dużą skutecznością usuwania łusek i ziemi.

Konstrukcja i dobór elementów są dostosowane do utrzymania jakości cebul w trakcie procesu czyszczenia.

Parametr MES-LIMP
Szerokość (cm) 2290
Długość (cm) 2700
Minimalna wysokość (mm) 1950
Wymiary sita czyszczącego (mm) 2050 × 970
Rozstaw prętów (mm) 35
Średnica prętów (mm) 10
Moc (kW) 1,5
Waga (kg) 620
Wydajność (kg/h) 8 000 (≈ 8 t/h)

LINIA SZCZOTKUJĄCA

Segregacja czosnku według wielkości – same korzyści

Stały rozmiar zwiększa zysk z uprawy. Modułowa sortownica JJ Broch może być dostosowana do dowolnej liczby rozmiarów, aby zoptymalizować sprzedaż plonów.

POZNAJ KORZYŚCI

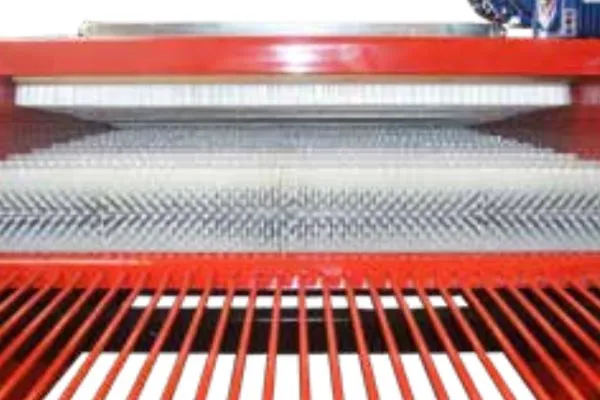

Precyzyjne sortowanie i klasyfikacja cebulek czosnku poprawia jakość handlową i zwiększa zyski z uprawy.

Efektywna szerokość robocza wynosząca 1000 mm zapewnia duży przepływ główek czosnku do 8 ton na godzinę.

Pasy transferowe są umieszczone na bardzo niskiej wysokości, aby uniknąć uszkodzeń żarówek. Możliwość rozładunku do dużych lub małych skrzynek.

Pasy transferowe są umieszczone na bardzo niskiej wysokości, aby uniknąć uszkodzeń żarówek. Możliwość rozładunku do dużych lub małych skrzynek.

Pasy transferowe są umieszczone na bardzo niskiej wysokości, aby uniknąć uszkodzeń żarówek. Możliwość rozładunku do dużych lub małych skrzynek.

Pasy transferowe są umieszczone na bardzo niskiej wysokości, aby uniknąć uszkodzeń żarówek. Możliwość rozładunku do dużych lub małych skrzynek.

Parametr CEPI-B
Szerokość (cm) 125
Długość (cm) 371
Liczba szczotek 22
Szerokość szczotek (mm) 100
Wydajność (kg/h) 4000
Moc (KM) 2
Waga (kg) 650
